Detail projektu routeliner

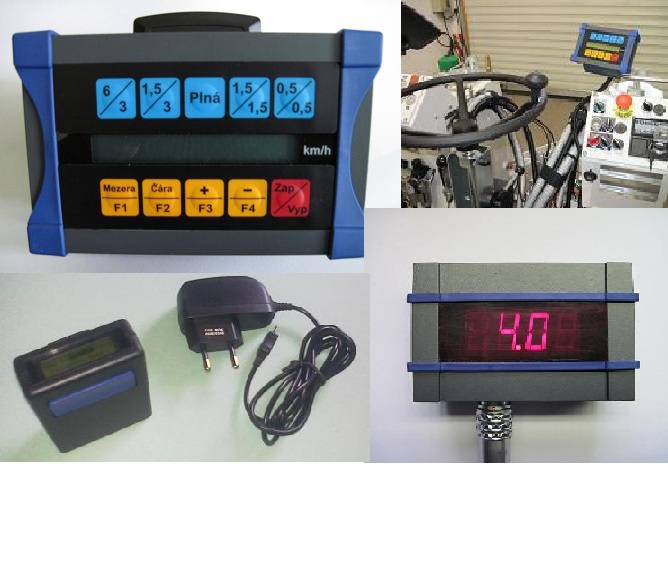

Elektronický řídící systém slouží k ovládání stříkacích pistolí horizontálních značkovačů silnic. Skládá se z vlastní řídící jednotky, impulzního snímače polohy, snímače pro měření spotřeby barvy, sensoru teploty a vlhkosti, veškeré propojovací kabeláže, bezdrátovým přenosným zařízením pro přenos dat mezi řídící jednotkou a PC a případně přídavného digitálního rychloměru.

Při automatickém, nebo poloautomatickém provozu lze systém zkalibrovat s přesností +-1cm. Rozlišení ve kterém systém pracuje je 0,25cm. Mimo to, že systém dává pokyny ventilům, tak v průběhu značení zaznamenává všechny měřené hodnoty. Tedy okamžitou spotřebu barvy, průměrnou spotřebu barvy, teplotu a vlhkost vzduchu, délku vyznačených čar, jakým ventilem v jaké šířce čáry značení probíhá a eviduje, od kdy do kdy bylo celé zařízení v provozu. Též zaznamenává celou trasu značení pomocí integrovaného modulu GPS. Tato data jsou do zařízení postupně ukládána, a vystačí na cca 100 km značení. Po té se automaticky stará data odmazávají. Pro zobrazení těchto dat slouží program "ZNAČKOVAČ - data loader", který je nainstalovaný na PC. Pro přenos dat ze systému do PC slouží bezdrátové zařízení, do kterého lze kdykoliv data ze systému přenést. Toto zařízení se pak připojí přes USB k PC a programem "ZNAČKOVAČ - data loader" se veškeré záznamy načtou a zobrazí.
